本儀表系按國家標準：GB3836. 1-2000《爆炸性氣體環境用電氣設備第一部分：通用要求》;GB3836. 2-2000《爆炸氣體環境用電設備第9部分：隔爆型“d”》的有關規定及JB/T9773-1999《電接點壓力表》行業標準規定設計、制造。

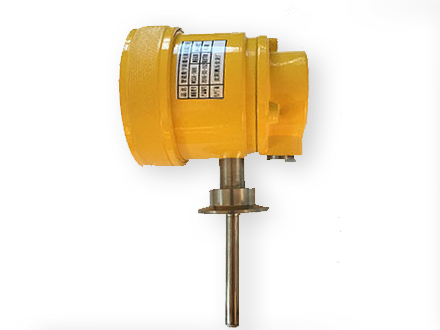

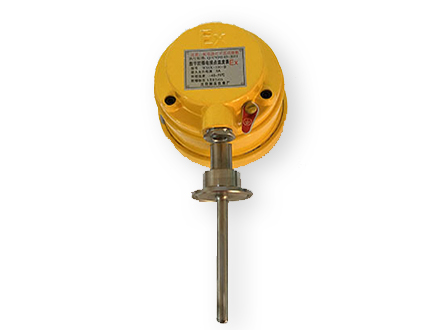

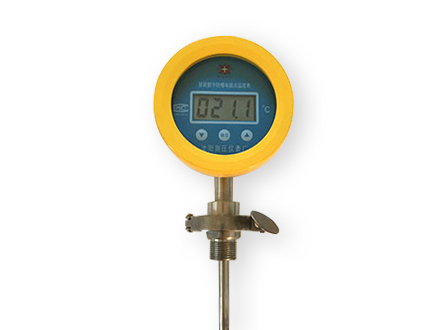

       本儀表的防爆類別為隔爆型，其防爆標志dⅡBT4 。本產品為溫度測量電接點控制溫度表，擁有可靠性、長期穩定性設計，結合了世界領先的微處理技術和先進的模數轉換算法，達到高精度，低功耗的要求。采用大屏幕的液晶顯示技術，使數據清晰易讀。耐腐蝕，抗震動，可以應用在多種復雜的環境中。陶瓷或擴散硅傳感器經久耐用，安全衛生，可應用在食品衛生行業，是替代傳統機械表的理想選擇。廣泛適用于各種液體、氣體的溫度測量場合。兩點閥值設置，兩個常開電接點，可控制報警裝置和動力設備。出廠校準，用戶免校準。大屏幕液晶顯示溫度數值，方便現場工人操作。

       1.性能指標：

       測量物質：氣體、液體，可燃性物質需定貨時說明

       供電電壓：直流：24V

       供電電流：200mA

       電接點最大負載：5A（AC250V）

       參考精度：0.25%；0.5% ；1.0%

       屏幕信息量：4位9段 ；工作溫度：-10~85℃

       運輸溫度：-30~50度；數據更新率：3次/秒

       2.系統連接圖：

       3.裝配使用：

       3.1．安裝說明

       儀表使用PT1000鉑熱電阻傳感器，對安裝的角度無要求。儀表溫度導入口使用M27*2的外羅紋和溫度容器相連接，也可定制其他類型的連接接口。儀表外型尺寸見其它章節。

       3.2．測量說明

       使用時先將儀表固定在管道容器上，為保證測量精度，測量的氣體或者液體溫度最好為常溫，儀表也可以測量85℃以下的氣體或者液體，此時精度會有所損失。

       3.3．接線圖

圖2：接線柱示意圖

       3.4．接點閥值設定

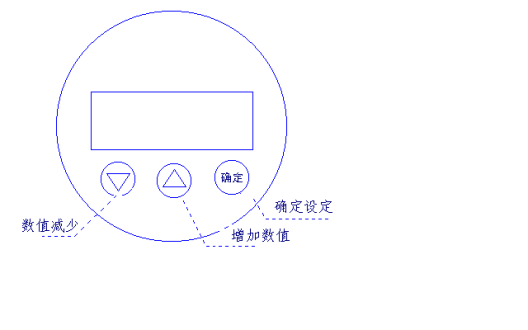

圖3  面板示意圖

       本儀表有兩路常開型電接點，正確使用之前要對動作閥值進行設定，出廠默認的兩個動作閥值均為滿量程。打開防暴儀表后蓋即可看到三個操作按鈕（見圖2），中間的按鈕負責進入校準模式，左邊的按鈕負責進入閥值設定模式，右邊的按鈕為設置確認按鈕。按下閥值設置按鈕(SetAlarm)1秒鐘后松開，即可進入第一個電接點閥值設置程序，此時液晶屏幕顯示的即為設置的數值，然后按UP鍵增加數值，按DOWN鍵減少數值，注意：該兩鍵為多用鍵。如果屏幕顯示的為希望設置的數值，按下確認鍵1.5秒以上松開，此時確認第一個電接點閥值設置程序，立即進入第二個電接點閥值設置程序，方法同上一個電接點設置方法，然后按確認鍵結束設置。注意：請不要在沒有進入閥值設置程序的時候，按Cali鍵，該鍵為多用鍵，否則會進入校準程序。

       3.5．電接點使用方法

       本儀表有兩路常開型電接點（可定制常閉型），當溫度超過設置的動作閥值時，相對應的電接點閉和，電接點能承受5A，250V交流電壓。

       3.6 外型尺寸

       3.7故障診斷：

       本產品具有傳感器失效診斷和過量程保護的功能，當溫度傳感器沒有可靠的連接在電路上的時候，儀表能自動診斷到該狀態，并且在液晶顯示屏上給出“Err”字樣。此狀態一直維持，直到傳感器重新可靠的工作。

       當測量的溫度范圍超過儀表測量范圍的10%的時候，此時為過量程狀態，為了儀表的安全建議及時解決這種情況。這種情況下液晶顯示屏仍會正常顯示溫度數值，但精度會有所降低。防止儀表的損壞，請在使用大于經常使用的最大溫度值20%左右測量范圍的儀表。

       其它不明狀態，非人為損壞的，我們提供一年免費維修。

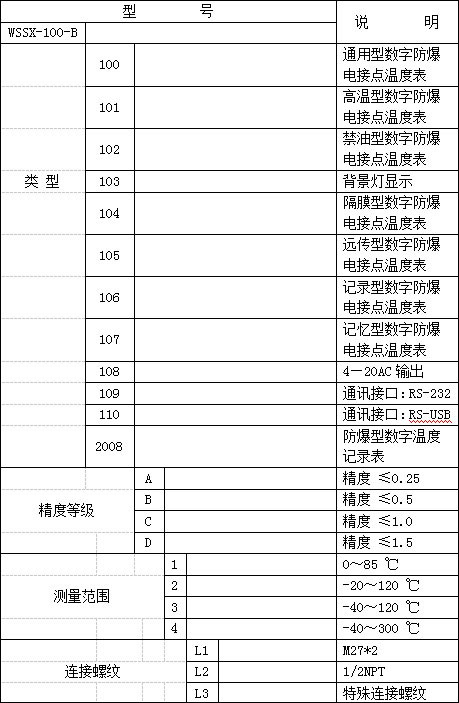

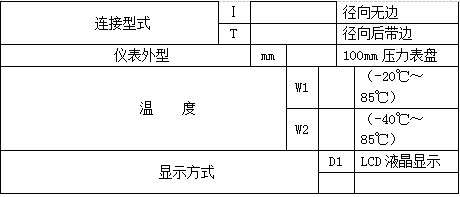

數字防爆電接點溫度表選型表
